常见的超声波焊接可分为点焊、环焊、缝焊及线焊；近年来，双振动系统的焊接和超声波对焊也有一定的应用。

缝焊 与电阻焊中的缝焊类似，超声波缝焊实质上是由局部相互重叠的焊点形成一条连续焊缝。缝焊机的振动系统按其滚轮振动状态可分为纵向振动、弯曲振动以及扭转振动三种形式（图6）。其中最常见的是纵向振动形式，只是滚轮的尺寸受到驱动功率的限制。缝焊可以获得密封的连续焊缝，通常焊件被夹持在上下滚轮之间，在特殊情况下可采用平板式下声极。

线焊 它是点焊方法的一种延伸，利用线状上声极，在一个焊接循环内形成一条狭窄的直线状焊缝，声极长度就是焊缝的长度，现在可以达到150mm，这种方法最适用于金属薄箔的封口。

点焊 点焊是应用最广的一种焊接形式，根据振动能量的传递方式，可以分为单侧式、平行两侧式和垂直两侧式。振动系统根据上声极的振动方向也可以分为纵向振动系统、弯曲振动系统以及介于两者之间的轻型弯曲振动系统。功率500W以下的小功率焊机多采用轻型结构的纵向振动；千瓦以上的大功率焊机多采用重型结构的弯曲振动系统；而轻型弯曲振动系统适用于中小功率焊机，它兼有上述两种振动系统的优点。

环焊 环焊方法如图5所示，主要用于一次成形的封闭形焊缝，能量传递采用的是扭转振动系统。焊接时，耦合杆4带动上声极5作扭转振动，振幅相对于声极轴线呈对称分布，轴心区振幅为零，边缘位置振幅最大。该类焊接方法最适合于微电子器件的封装工艺，有时环焊也用于对气密性要求特别高的直线焊缝的场合，用来代替缝焊。由于环焊的一次焊缝的面积较大，需要有较大的功率输入，因此常常采用多个换能器的反向同步驱动方式。

双超声波振动系统的点焊：上下两个振动系统的频率分别为27kHz和20kHz（或15kHz），上下振动系统的振动方向相互垂直，焊接时二者作直交振动。当上下振动系统的电源各为3kW时，可焊铝件的厚度达10mm，焊点强度达到材料本身的强度。双超声波振动系统多用于集成电路和晶体管细导线的焊接，虽然焊接方法与点焊基本相同，但焊接设备复杂，要求设备的控制精度高，以便实现焊点的高质量和高可靠性焊接。

超声波对焊 超声波对焊主要用于金属的对接，是近年来开发的一种新方法。焊接设备由上、下振动系统、提供接触压力的液压源和焊件夹持装置等部分组成。左边焊件的一端由夹具固定，另一端夹在上、下振动系统之间作超声振动；右焊件端面与左端面对接，并由夹具夹紧，接触压力加在右侧焊件上。焊接时，在超声振动的作用下即可把两个焊件在端面焊接在一起。应注意，焊接装置的上、下振动系统的振动相位必须相反，上振动系统可以是无源的。采用频率为27kHz的该类焊接装置可以焊接6～10mm厚的铝板、6mm厚的铜板和铝板的焊接。目前可以实现6mm厚、100～400mm宽铝板的对接。

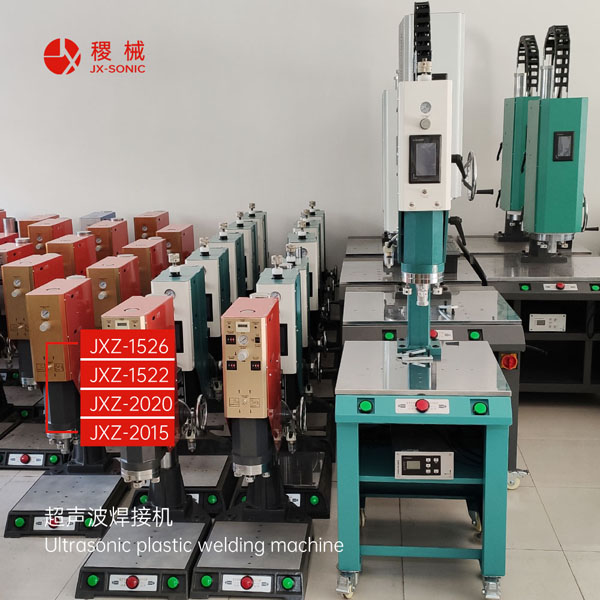

超声波焊接分类按照超声波弹性振动能量传入焊件的方向，超声波焊接的基本类型可以分为两类：一类是振动能量由切向传递到焊件表面而使焊接界面产生相对摩擦，这种方法适用于金属材料的焊接；另一类是振动能量由垂直于焊件表面的方向传入焊件，主要是用于塑料的焊接。
